応力解析: tanaR



  1. ﾌｧｲﾙ情報
  2. 材料特性
  3. 荷重 & 拘束情報
  4. ｽﾀﾃﾞｨﾌﾟﾛﾊﾟﾃｨ
  5. 応力結果
  6. 変形結果
  7. 結果評価
  8. 付録



1. ﾌｧｲﾙ情報



ﾓﾃﾞﾙ名: tanaR
ﾓﾃﾞﾙﾌｧｲﾙﾃﾞｨﾚｸﾄﾘ: H:\SolidWorks\棚\tanaR.SLDPRT
結果ﾌｧｲﾙﾃﾞｨﾚｸﾄﾘ: c:\temp
ｽﾀﾃﾞｨ名： COSMOSXpressStudy




2. 材料特性



No. 部品名 材料特性 質量 体積
1 tanaR [SW]炭素鋼(普通) 10.6862 kg 0.00137003 m^3



3. 荷重 & 拘束情報



拘束
拘束1 <> 固定（平行移動量なし）
詳細:


荷重
荷重1 <> 2 面（複数面） 垂直荷重載荷 250 N 等分布
詳細:




4. ｽﾀﾃﾞｨﾌﾟﾛﾊﾟﾃｨ



ﾒｯｼｭ情報
ﾒｯｼｭﾀｲﾌﾟ： 固体ﾒｯｼｭ
使用ﾒｯｼｬｰ: 拡張
自動徐変: ｵﾌ
面の平滑化: ｵﾝ
ﾔｺﾋﾞｱﾝﾁｪｯｸ: 4 Points
要素ｻｲｽﾞ: 11.109 mm
許容誤差: 0.55545 mm
要素ﾀｲﾌﾟ: 2次ｵｰﾀﾞｰ要素
要素数: 34588
節点数: 69848



ｿﾙﾊﾞ情報
要素ﾀｲﾌﾟ: 2次ｵｰﾀﾞｰ要素
ｿﾙﾊﾞﾀｲﾌﾟ: FFEｿﾙﾊﾞ

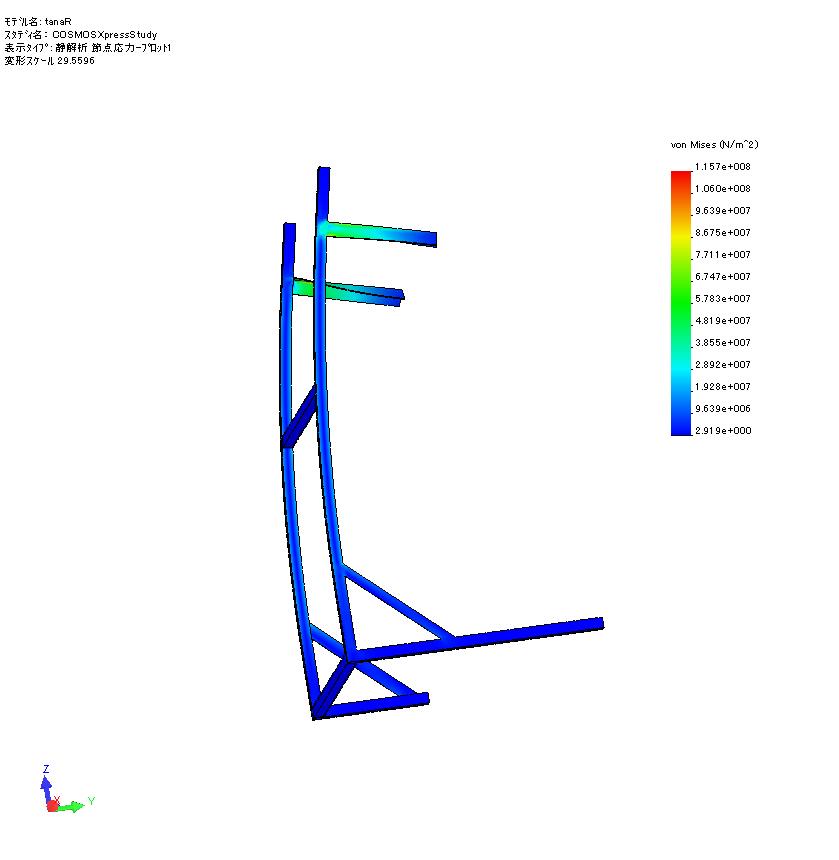

5. 応力結果



名前 ﾀｲﾌﾟ 最小 位置 最大 位置
ﾌﾟﾛｯﾄ1 VON:Von Mises 応力
2.91945 N/m^2
(455.488 mm,
-15 mm,
0 mm)
1.15664e+008 N/m^2
(30 mm,
3.08773 mm,
1245.26 mm)



tanaR-COSMOSXpressStudy-応力-ﾌﾟﾛｯﾄ1
JPEG
ﾌﾟﾛｯﾄ

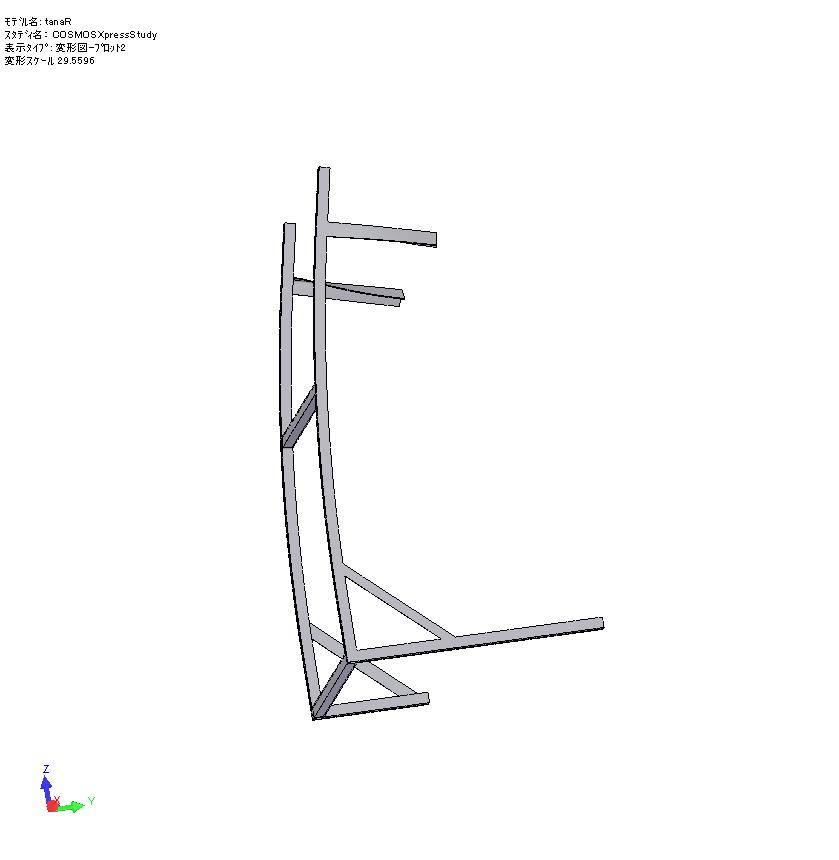

6. 変形結果



ﾌﾟﾛｯﾄ番号 ｽｹｰﾙ倍率
1 29.56



tanaR-COSMOSXpressStudy-変形-ﾌﾟﾛｯﾄ2
JPEG
ﾌﾟﾛｯﾄ

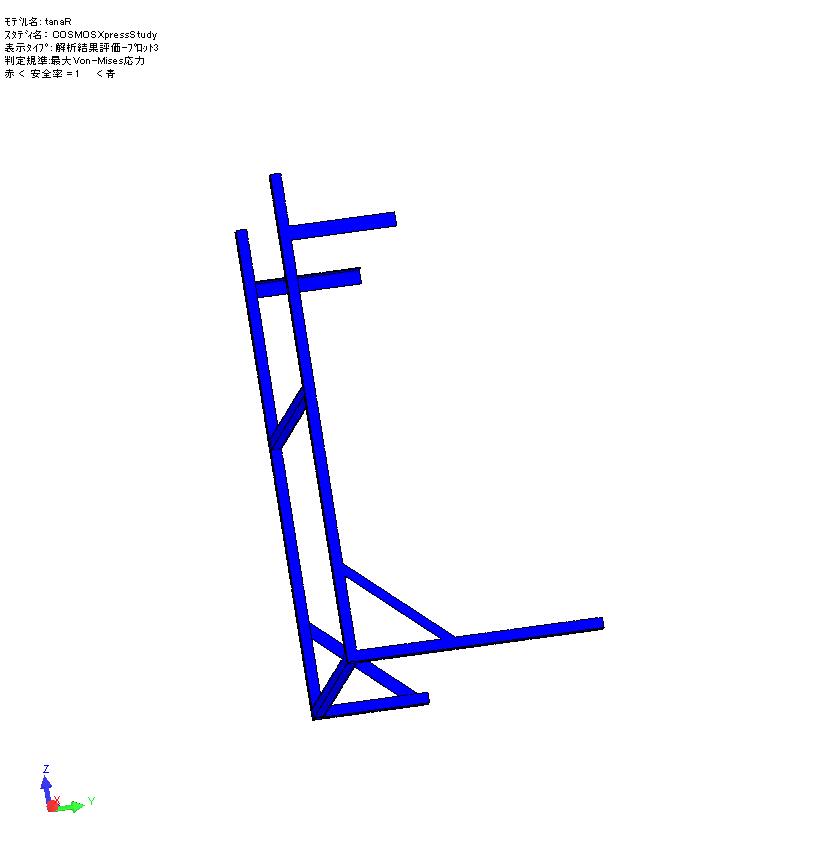

7. 結果評価



tanaR-COSMOSXpressStudy-解析結果評価-ﾌﾟﾛｯﾄ3
JPEG
ﾌﾟﾛｯﾄ






8. 付録



材料名: [SW]炭素鋼(普通)
詳細:
材料ﾗｲﾌﾞﾗﾘ: 使用したSolidWorks の材料
材料ﾗｲﾌﾞﾗﾘ名:
材料ﾓﾃﾞﾙﾀｲﾌﾟ: 線形等方性弾性
単位系: SI

材料名 値
弾性係数 2.1e+011 N/m^2
ﾎﾟｱｿﾝ比 0.28
降伏応力 2.2059e+008 N/m^2
質量密度 7800 kg/m^3







注意:

COSMOSXpress ﾃﾞｻﾞｲﾝｱﾅﾘｼｽの計算結果は、線形解析に基づいており、等方性材料が仮定されています 線形静解析では、以下の条件が仮定されます。1)材料挙動は、ﾌｯｸの法則に従う 2)荷重によって生じる変位量は、それによる剛性変化が無視できるほど小さい 3)荷重は、動的な影響を無視できるほどゆっくりと載荷される

ﾚﾎﾟｰﾄに記載されたﾃﾞｰﾀだけを基にして設計(寸法)を決定することは望ましくありません。実験ﾃﾞｰﾀや実際の経験ﾃﾞｰﾀと関連付けて、この情報を適用することをお勧めします。 最終設計を有効なものにするためには、ﾌｨｰﾙﾄﾞﾃｽﾄは欠かせません COSMOSXpress 製品の早期市場参入を可能にするためのﾌｨｰﾙﾄﾞﾃｽﾄ回数を削減することを手助けするのであって、ﾌｨｰﾙﾄﾞﾃｽﾄを省略するためのものではありません.
